La presente invenzione si riferisce in generale a macchine movimento terra e più in particolare a un dispositivo di livellamento fine per il fissaggio a un raschietto scatolato che è un meccanismo noto per ottenere un livellamento grossolano e che viene spostato da un bulldozer o un altro trattore come un veicolo dei tipi utilizzati in operazioni di movimento terra.
Un bulldozer e simili dispositivi di movimento terra, è fondamentalmente un trattore che è dotato di grandi ruote motrici o cingoli per consentire il passaggio su superfici del terreno non finite. Il bulldozer può essere utilizzato per trascinare, spingere o spostare in altro modo uno strumento pesante chiamato raschietto. Questo strumento ha lo scopo di incontrare materiale come terra o pietra, in piccole colline o cumuli, e di distribuire il materiale lungo il percorso seguito dal bulldozer per ottenere una topografia di livello approssimativo. Un raschietto può anche essere usato per appiattire o alterare una pendenza indesiderata.
Un raschietto per scatole è uno strumento in acciaio pesante e resistente, che di solito ha la forma di una scatola rettangolare aperta nella parte superiore e inferiore. Le estremità relativamente corte della scatola hanno lo scopo di impedire la fuoriuscita del materiale lateralmente per annullare la lama del raschietto che forma uno dei lati longitudinali della "scatola". La lama del raschietto incontra il terreno in un angolo che può essere modificato da un sistema di controllo idraulico o che può essere impostato e fissato tramite perni di bloccaggio. Il contatto con il terreno ha una geometria approssimativamente da linea a piano.
I raschiatori per scatole sono convenzionali e disponibili in commerciale
Il raschietto per scatole Gannon è dotato di una pluralità di estensioni a forma di aratro chiamate scarificatori. Questi sono usati per scarificare una superficie con solchi. Una descrizione del raschietto della Gannon Co. è intitolata "Gannon Landscaper" e porta la designazione 3G-102. Un'altra pubblicazione del genere è intitolata "Landscaper idraulico" e reca la designazione 3G-112 Copie di queste pubblicazioni sono state inserite nel registro pubblico di questa domanda di brevetto presso l'ufficio brevetti degli Stati Uniti. Una copia pubblicitaria simile è disponibile presso altri produttori di macchine agricole e autostradali.
Il termine "raschietto per scatole" utilizzato da questo brevetto è definito come lo strumento descritto dalle pubblicazioni di Gannon, qui incorporato come riferimento, ed è inoltre destinato a comprendere strumenti, fabbricati da altri, che sono sostanzialmente simili meccanicamente e che sono anche intesi per il livellamento della superficie, tuttavia limitato a strumenti che vengono spinti o tirati da una macchina movimento terra.
Un bulldozer e altre macchine movimento terra sono veicoli a motore, i cui design sono ben noti e che non fanno parte della presente invenzione.
Per molte applicazioni, il risultato di un singolo passaggio di un raschietto su una superficie non è soddisfacente livello o "fine". Dopo passaggi aggiuntivi, la superficie può essere sufficientemente liscia o potrebbe essere richiesta l'applicazione del lavoro manuale.
Una "superficie di livello fine" è qui definita come una superficie di materiale sciolto che è piatta e liscia; in misura non normalmente raggiunta da un raschietto per scatole. In una certa misura la definizione comprende un giudizio soggettivo su ciò che costituisce una superficie "fine". Se il materiale è terra, certamente le zolle di grandi dimensioni devono essere state frantumate o sommerse per rendere fine la superficie. Se il materiale è sabbia o ghiaia, le increspature e le creste, le valli e i tumuli non dovrebbero essere evidenti.
Uno scopo della presente invenzione è quello di fornire uno strumento che si attacca ad un raschietto per scatole e che consente un singolo passaggio dell'utensile combinato e di un raschietto per scatole su una superficie grossolana per creare sulla sua scia una superficie che è descritta come livello fine.
Un ulteriore scopo della presente invenzione è quello di fornire un tale strumento che sia facilmente rimovibile e installabile su un raschietto per scatole in modo che il raschietto per scatole possa continuare ad essere utilizzabile per livellamenti grossolani.
Viene descritto un accessorio per un raschietto per scatole che consiste in un canale di superficie piana, o trave, che si estende approssimativamente per la lunghezza del raschietto per scatole, avente mezzi di attacco per il raschietto per scatole. Il canale può avere due supporti verticali che hanno alette da agganciare su un bordo superiore del raschietto. I supporti si regolano in lunghezza. La riduzione della lunghezza, come ruotando due bulloni, fa sì che una superficie superiore del canale si appoggi con una superficie inferiore del raschietto della scatola, quindi in congiunzione con le alette, fissando rigidamente l'attacco al raschietto della scatola.
La superficie di contatto dell'attacco al terreno è normalmente una superficie rettangolare di area relativamente ampia. Quest'area spazza il terreno sulla scia del trattore mobile. Il risultato è una superficie del terreno a livello fine.
FIGURA. 1 è una vista prospettica di un tipico raschietto per scatole che viene mostrato come attaccato e rimorchiato dietro un bulldozer o un altro veicolo simile i cui dettagli sono omessi per chiarezza, con l'attacco a livello fine della presente invenzione mostrato in una posizione installata sul raschietto della scatola;
La descrizione di cui sopra sarà compresa più chiaramente se presa in riferimento ai disegni. Fare riferimento alla FIG. 1. Un raschietto per scatole 10 è montato per il traino dietro un trattore 11. Il raschietto per scatole 10 è approssimativamente una scatola, con lati opposti 13 (uno mostrato) e un lato anteriore 12. Questo raschietto per scatole è mostrato come avente idraulicamente scarificatori azionati 14, ora ritirati verso l'alto fuori uso. Il raschietto per scatole, come è noto nella tecnica, è inoltre dotato di opportuni meccanismi idraulici per sollevare, abbassare e inclinare il raschietto per scatole. L'attacco di livello fine inventato, che è generalmente indicato dal numero di riferimento 15, è smontabile in modo da poter essere fissato al raschietto per scatole 10 ed è quindi mobile con esso. Fare riferimento alla FIG. 2. L'attacco di livello fine 15 ha una piastra piatta 16 disposta per essere appoggiata a terra. La piastra piatta 16 ha due flange verticali 17 che possono essere formate integralmente, saldate o altrimenti fornite sulla piastra piatta 16. La piastra piatta 16 e le sue flange 17 formano un canale, o mezzi a trave 19 che è a forma di U in sezione trasversale , come visto in particolare nella FIG. 2. Due controventi a forma di U 18 rovesciati sono disposti in due posizioni distanziate lungo il canale 19 e sono fissati ad essi, ad esempio mediante saldatura. Queste parentesi graffe 18 si adattano all'interno del canale 19, come mostrato in FIG. 2, o può estendersi all'esterno delle flange 17. Due aste filettate 20 si estendono attraverso le staffe 18 e sono imbullonate ad esse tramite i dadi inferiori 21. Ad un'estremità superiore di ciascuna asta 20, un cilindro o manicotto 22 si adatta sopra ciascuna asta 20 per il movimento assiale lungo la stessa ed è avvitata in modo regolabile alle aste 20 dai dadi superiori 23. Su ogni cilindro 22 è previsto un perno 24 per l'impegno agganciato con un bordo superiore 25 sul lato anteriore 12 del raschietto 10 Quando il dado superiore 23 viene serrato, il canale 19 viene tirato verso l'alto fino a quando il bordo superiore 26 di una delle flange 17 si attacca con un bordo inferiore 31 dei lati di estremità 13 del raschietto. Quando i dadi superiori 23 vengono ulteriormente serrati, l'attacco di livello fine 15 nel suo insieme diventa rigidamente fissato al raschietto per scatole 10.
Possono esserci due, tre o più combinazioni o aste 20, dadi 21, cilindri 22 e alette 24 per fornire supporto in due, tre o più posizioni.
Le aste 20 non devono essere diritte e possono essere spezzate in sezioni unibili. Nelle FIGG. 2 e 3 è mostrata una sezione di asta superiore 27 come attaccata da un bullone adatto 29 ad una sezione di asta inferiore 28 per formare un'intera asta 20. La fig. 4 definisce un offset "L" tra la posizione verticale del bullone 23 (e l'asta superiore 27) e l'asta inferiore 28. Questo offset è incluso per consentire al perno 24 di impegnarsi con il bordo superiore anteriore 25 del raschietto 10 mentre le parentesi graffe 18 sono separate una distanza maggiore della larghezza totale del raschietto della scatola 10. Cioè, le parentesi graffe 18 sono situate ciascuna in prossimità di diversi lati dei lati 13 del raschietto della scatola 10. A tale scopo, il gruppo asta totale 20 deve essere piegato prima in un piano parallelo al lato anteriore 12 del raschietto 10 e anche piegato in un piano parallelo al lato 13 del raschietto 10. La prima curva è nell'asta superiore 27, la seconda curva è nell'asta inferiore 28.
Fare di nuovo riferimento alla FIG. 1. Questa figura mostra una lama di raschietto 30 del raschietto a scatola 10 come disposta a sopportare contro la superficie superiore della piastra 15 lungo l'intera lunghezza della lama di raschietto 30, tra le flange 17. In questa modalità di funzionamento, il il serraggio dei dadi 23 provoca l'attacco a livello fine 15 contro la lama del raschietto 30 oltre ai bordi inferiori 31 dei lati 13.
Fare riferimento alla FIG. 2. La flangia anteriore 17, 36 del canale 19 è appoggiata contro una staffa ausiliaria 33 che è parte integrante del raschietto a scatola 10 per sostenere la lama del raschietto 30 e fornisce un moncone con il bordo superiore 32 della flangia anteriore 1
Un disegno alternativo per i mezzi a fascio a forma di canale 19 è mostrato dalla FIG. 5. In questo concetto, il mezzo a raggio 19 ha solo una flangia 17, che è la flangia disposta all'indietro 35. La flangia anteriore 17, 36 è stata eliminata. Le parentesi graffe 18 ora hanno una gamba lunga 37 e una gamba corta 38. La gamba lunga 37 supera la lunghezza della gamba corta 38 per lo spessore della piastra 16. Questa disposizione fornisce una maggiore resistenza perché la gamba lunga 37 resiste positivamente alla pressione la flangia 37, 35 a causa dell'impatto con materiale terrestre. Tuttavia, l'eliminazione della flangia 17, 36 sembrerebbe non lasciare alcun bordo superiore 32 per il supporto. Di conseguenza, come mostrato in FIG. 5 i pezzi di flangia 34 possono essere saldati alla piastra 16 ad intervalli lungo la sua lunghezza per sostituire la flangia 17, 36 e per calare contro la staffa ausiliaria 33.

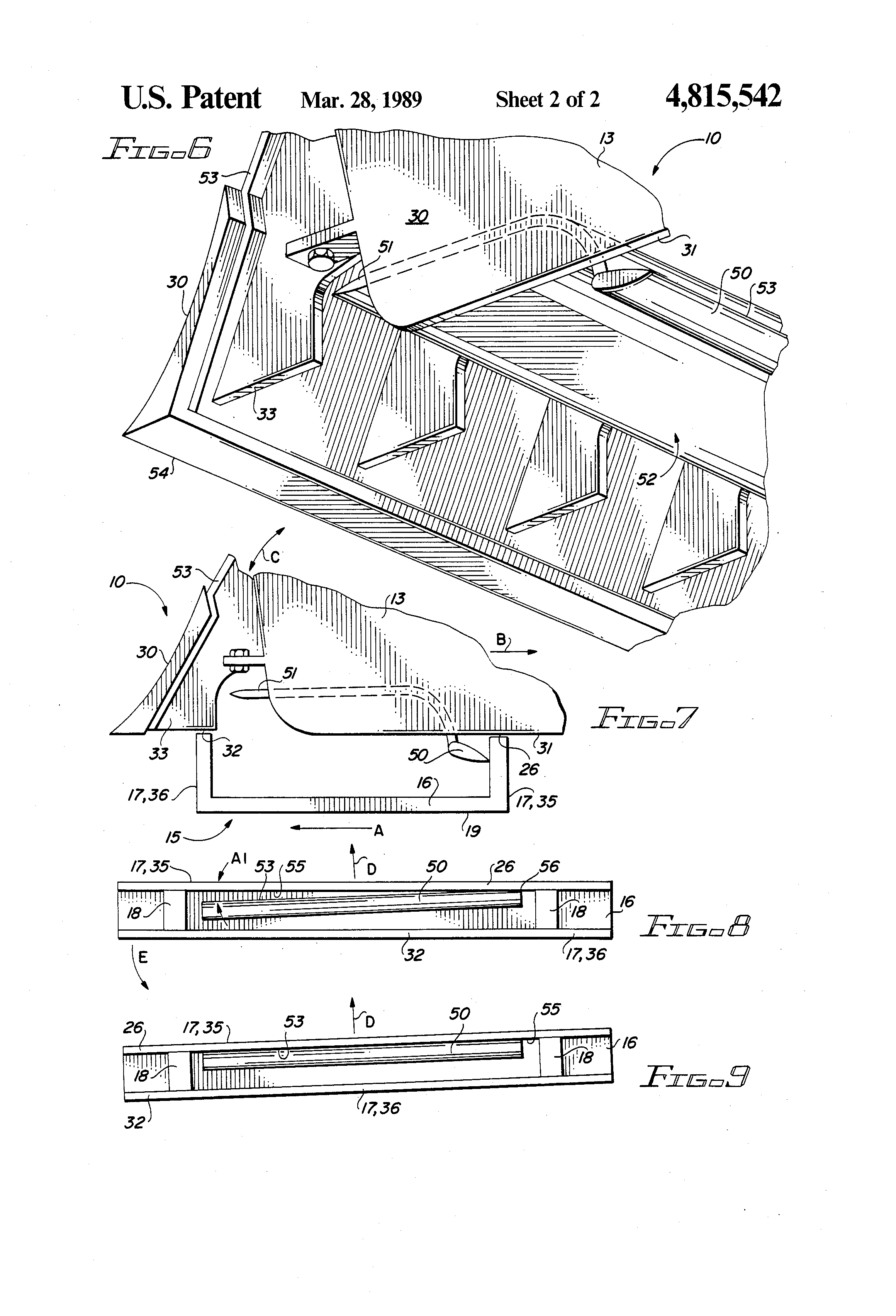

FICHI. 6 e 7 illustrano ulteriormente il montaggio dell'attacco di livellamento del terreno dell'invenzione su un raschietto per scatole. Come mostrato in FIG. 6, il box-raschietto, in particolare il Gannon Hydraulic Landscaper prodotto da Gannon Manufacturing Co. Inc. del 14882 East Firestone Blvd., La Mirado, California 90638, come descritto nella pubblicazione Gannon 3G-112, include la lama posteriore del raschiatore 30 e anteriore lama raschiante interna 50. La lama 50 è fissata in modo rimovibile all'elemento di telaio allungato 52. L'elemento 52 è fissato in modo fisso ad una delle estremità ad uno dei lati paralleli 13 del raschietto a scatola 10. Il bordo anteriore 53 della lama anteriore 50 è generalmente parallelo a il bordo anteriore lineare allungato 54 della lama 30.
In fig. 7 sono mostrate solo le flange 17 e la piastra 16 dell'attacco di livellamento del terreno dell'invenzione, per motivi di chiarezza. Parentesi graffa 18, asta 28, asta 20, dado 21, cilindro 22 e perno 24 mostrato in FIG. 2 sono omessi in FIG. 7. In FIG. 7 bordo superiore 32 della flangia 17, 36 poggia contro la staffa 33 mentre il bordo superiore 26 della flangia 17, 35 poggia contro il bordo inferiore 31 del lato 13. Se desiderato, l'attacco 15 dell'invenzione può essere dimensionato in modo tale che il bordo 32 poggi contro la superficie inferiore 51 dell'elemento di telaio allungato 52 o contro il bordo 31. La superficie interna 55 della flangia 17, 35 è a contatto con il bordo anteriore 53 della lama 50. Questa è una caratteristica cruciale dell'attacco dell'invenzione. Quando il raschietto per box 10 viene tirato da un trattore nella direzione della freccia B, la lama 50 impedisce all'accessorio 15 di scivolare all'indietro nella direzione della freccia A.
Le flange 17 non devono necessariamente estendersi per l'intera lunghezza della piastra 16, ma possono invece consistere solo nelle porzioni di dette flange necessarie per supportare le porzioni dei bordi superiori 32 e 26 portanti contro i bordi inferiori 31 delle pareti 13.
FICHI. 8 e 9 illustrano la procedura per montare l'attacco 15 dell'invenzione su un raschietto per scatole. Nelle FIGG. 8 e 9, l'asta 28, l'asta 20, il dado 21, il cilindro 22 e l'aletta 24 sono stati, per motivi di chiarezza, omessi dal disegno dell'attacco 15. Analogamente, l'unico componente strutturale del raschietto per scatole delle FIGG. 1-3, 6 e 7 mostrati nelle FIGG. 8 e 9 è la lama 50. tuttavia si comprende che il movimento della lama 50 nelle FIGG. 8 e 9, come descritto nel presente documento, sono realizzati in combinazione con il movimento dell'intero raschietto per scatole, in cui il raschietto per scatole è fissato a un trattore.
Per montare l'attacco 15 su un raschietto per scatole, l'attacco 15 viene posizionato a terra nell'orientamento illustrato in FIG. 4. La fig. 4 è una vista dall'alto del raschietto. Il raschietto viene quindi sollevato a una distanza dal suolo sufficiente a consentire al bordo anteriore 53 della lama 50 di trovarsi ad un'altezza dal suolo maggiore dell'altezza dal suolo del bordo 26. Il trattore che trasporta il raschietto viene quindi eseguito il backup per posizionare la lama 60 sopra la piastra 16. Se lo si desidera, è possibile utilizzare qualsiasi forza motrice diversa da un trattore per spostare il raschietto a terra. Il raschietto e la lama 50 nel raschiatore a scatola vengono quindi abbassati in modo tale che il bordo di entrata 53 sia posizionato flange intermedie 17 ad un'altezza dal suolo inferiore all'altezza del bordo 26 dal suolo. FIGURA. 8 illustra le rispettive posizioni dell'attacco 15 e della lama 50 quando la lama 50 è stata abbassata e il bordo 53 è costituito da flange intermedie 17. La capacità di sollevare e abbassare il raschietto scatolato delle FIGG. 1-3, 6 e 7 nel modo indicato dalla freccia C in FIG. 7 è ben noto agli esperti della tecnica e viene realizzato con una qualsiasi delle varie apparecchiature di controllo dell'altezza operativamente associate al raschietto e / o al trattore che trasporta il raschietto.
In fig. 8 il bordo anteriore 53 e il bordo 26 sono entrambi orientati orizzontalmente, ma il bordo 53 è inclinato, cioè è ad un angolo A1 rispetto alla faccia 55.
Dopo che la lama 50 viene abbassata nella posizione di FIG. 8, il raschiatore a cassetta per il trasporto del trattore 10 viene guidato nella direzione della freccia D. Dopo che la lama 50 viene abbassata nella posizione di FIG. 8, bordo anteriore 23 normalmente, come mostrato in FIG. 8, non sarà parallelo alla faccia interna 55 della flangia 17, 35. Mentre il trattore si muove nella direzione della freccia D, l'estremità 56 del bordo 53 contatta la faccia interna 55, e la piastra 16 e le flange 17 ruotano contemporaneamente attorno all'estremità 56 in la direzione della freccia E fino a quando l'intero bordo anteriore 53 della lama 50 è a contatto con la faccia interna 55. In altre parole, la faccia 55 e l'attacco 15 si allineano al bordo anteriore 53. Il bordo 53 è montato in modo fisso sul raschietto e non ruoterà nella direzione della freccia E. Una volta che il bordo anteriore 53 è parallelo e a contatto con la faccia 55, il movimento in avanti del trattore e del raschietto 10 viene temporaneamente arrestato in modo che il perno 24 possa essere posizionato sul bordo 25 e quindi il dado 23 possa quindi essere utilizzato per fissare l'attacco 15 sul raschietto 10. Una volta fissato l'attacco 15 sul raschietto 10, il movimento del trattore viene continuato nella direzione della freccia D e l'attacco viene utilizzato per livellare il terreno. FIGURA. 9 illustra la posizione del bordo 53 contro la faccia 55 dopo che l'attacco 15 si è allineato con il bordo anteriore 53 e l'attacco 15 è stato fissato in modo rimovibile al raschietto 15 con aletta 24 e dado 23. Quando l'attacco 15 è fissato saldamente al raschietto, il bordo 26 porta ed è forzato contro il bordo 31, il bordo 32 porta ed è forzato contro la staffa 33 e il bordo 53 è contro la faccia interna 55.
È previsto che tutti i componenti di questo strumento siano fabbricati con materiali pesanti e consistenti in acciaio per garantire resistenza e durata, oppure fabbricati con qualsiasi altro materiale appropriato.
Mentre nelle specifiche e nei disegni è stata descritta una concezione generale di un attacco di livello fine per un raschietto per scatole, si deve comprendere che varie modifiche possono essere realizzate usando solo pratiche ingegneristiche di routine, senza salire al livello dell'invenzione e senza allontanarsi dal vero spirito e dal campo di applicazione della presente invenzione. Pertanto la specifica non deve essere considerata come illustrativa e non limitativa.
